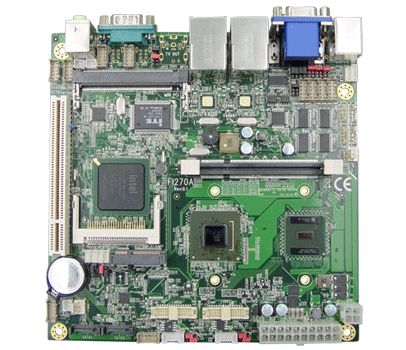

LexFI270A
Компания Lex предлагает промышленную материнскую плату FI270A Mini-ITX на основе процессора Intel. Она предназначена для ATM и киосков самообслуживания, POS систем, транспортных, охранных, корпоративных систем, видеосерверов.
Основные характеристики:
- «НЕ греющийся» процессор Intel Atom, БЕЗ вентилятора.
- Прямое подключение резистивного сенсорного экрана
- Прямое подключение TFT LCD матриц , по LVDS
- Подключение 2-го монитора по VGA (TV out опционально)
- Виброустойчивость
- Повышенная надежность
- Наличие PCI, PCI-Express для подключения периферийных и портативных устройств
- Поддерживает NAND Flash Memoryтехнологию:
- «Индустриальная» память SSD (вместо HDD) (несъемная = нельзя снять/своровать;100млн. циклов перезаписи 10лет хранение информации, без питания; без механики, «не боится» вибрации; -40°C +85°C, 20/30Mбайт/с)
- «Коммерческая» память SSD (вместо HDD) (несъемная = нельзя снять/своровать;10млн. циклов перезаписи 3года хранение информации, без питания; без механики, «не боится» вибрации; 0°C +70°C, 8/30Mбайт/с)
- «Индустриальная» память Compact Flash (вместо HDD) (съемная; без механики, «не боится» вибрации; -40°C +85°C, 20/40Mбайт/с)
- «Коммерческая» память Compact Flash (вместо HDD) (съемная; без механики, «не боится» вибрации; 0°C +70°C, 20/40Mбайт/с)
- Наличие DIO(цифровые входы/выходы) для подключения датчиков и исполнительных устройств: 8шт+8шт.
- 2-й LVDS(опция), можно применять для прямого подключения матриц, для экономии на мониторах.
Технические характеристики:
|
Тип процессора
|
Intel Atom N270 1.6 ГГц процессор
|
|
Частота шины передачи данных
|
533 МГц
|
|
Чипсет материнской платы
|
Intel 945 GSE + ICH7M ( 82801 GBM )
|
|
Видео карта
|
встроенная Intel 945 GSE, разрешение макс.1920х1200
Dynamic Video Memory Technology ( DVMT 3.0 )
|
|
LVDS
|
Формат данных18/36 бит (опционально 2-й 24/48 бит)
|
|
Память
|
1 x DDRII SODIMM ( макс. 2 Гбайт )
|
|
Флэш память
|
CF карта тип II для ATA интерфейса
On board SSD 1 / 2 / 4 / 8 Гбайт( option )
|
|
Звуковая карта
|
Intel HD Audio. ПоддерживаетLine-out / Mic-in / Lline-in
|
|
LAN (Ethernet)
|
2шт. x 10 / 100 / 1000Mbps. (Intel 82574L, Realtek RLT8111C)
|
|
Вход/выход (FI270S/M)
|
5 x RS232 or RS485 ( option ) + 1 x RS422 / 485 or RS232:
|
|
USB
|
8 x USB 2.0 ( 4 внешних + 4 внутренних )
|
|
COM
|
6 COM-портов
|
|
Интерфейс расширения
|
1 x Mini PCI socket, 1 x PCI slot
1 x PCIe mini card for PCIe & USB interface
|
|
DIO
|
Hardware digital Input & Output, 8 x DI / 8 x DO
|
|
Сторожевой таймерHardware Watch Dog Timer (WDT)
|
Есть, 0~255 sec programmable
|
|
Шина IEEE1394A
|
: 2 ports of PCIe interface
Supports 400 / 200 / 100 Mbps data transfer rate
|
|
Питание
|
АТХ стандартный блок питания или промышленный 12В с платой питания опционально
|
|
Размеры
|
170 x 170 мм (Mini ITX )
|
|
Рабочая температура
|
0 ~ 60 °C
|
|
Рабочая влажность
|
5~95% @ 60 °C, без конденсата
|
